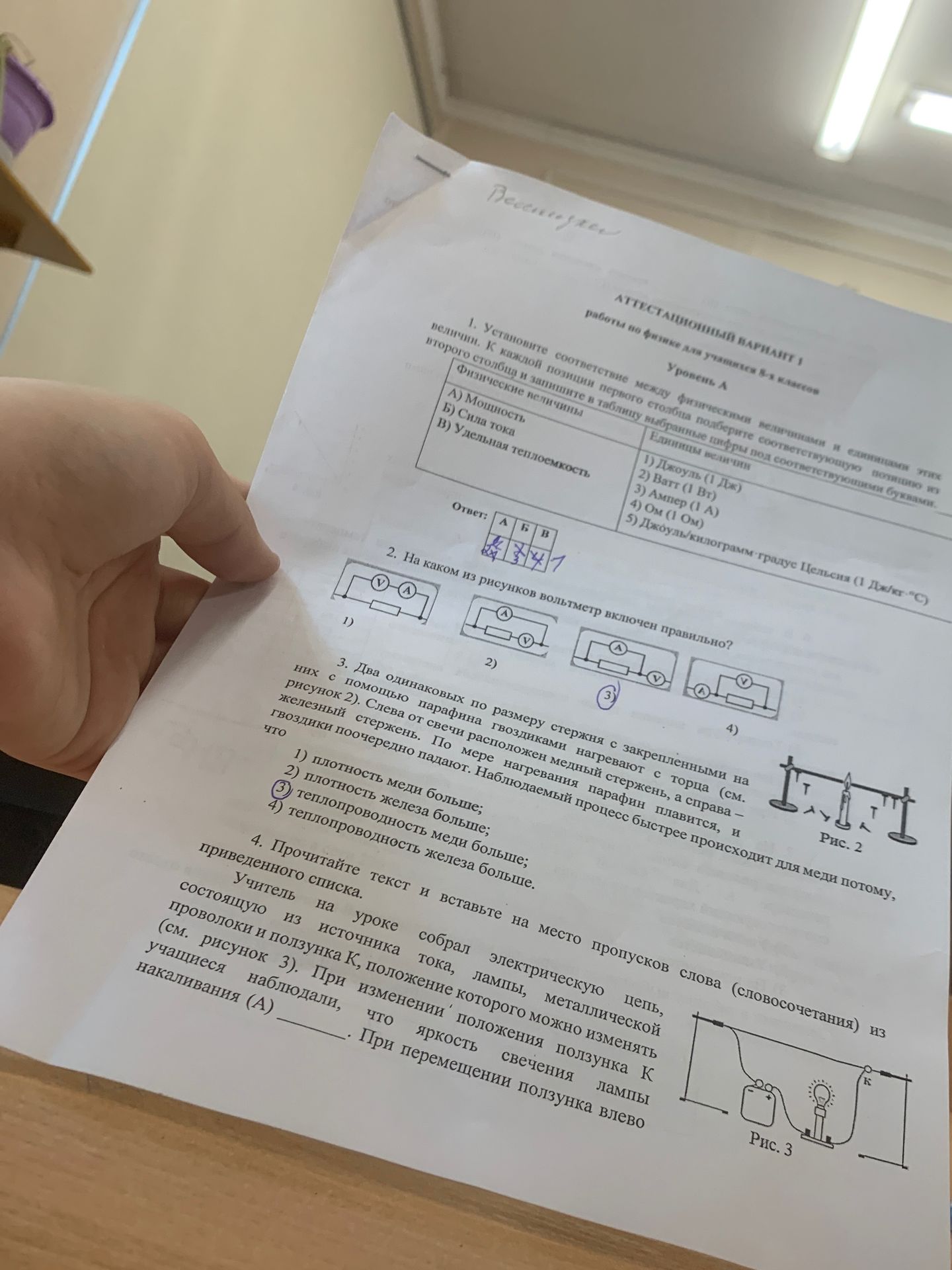

2. На каком из рисунков вольтметр включен правильно?

Решение:

Вольтметр должен включаться в цепь параллельно тому прибору, напряжение на котором измеряется. Также важно соблюдать полярность: положительный полюс вольтметра подключается к точке цепи с большим потенциалом, а отрицательный — к точке с меньшим потенциалом.

• На рисунке 1 вольтметр включен последовательно, что неверно.
• На рисунке 2 вольтметр включен параллельно, но с неверной полярностью (плюс вольтметра к минусу источника).
• На рисунке 3 вольтметр включен параллельно и с правильной полярностью.
• На рисунке 4 вольтметр включен последовательно, что неверно.

Ответ: 3.
