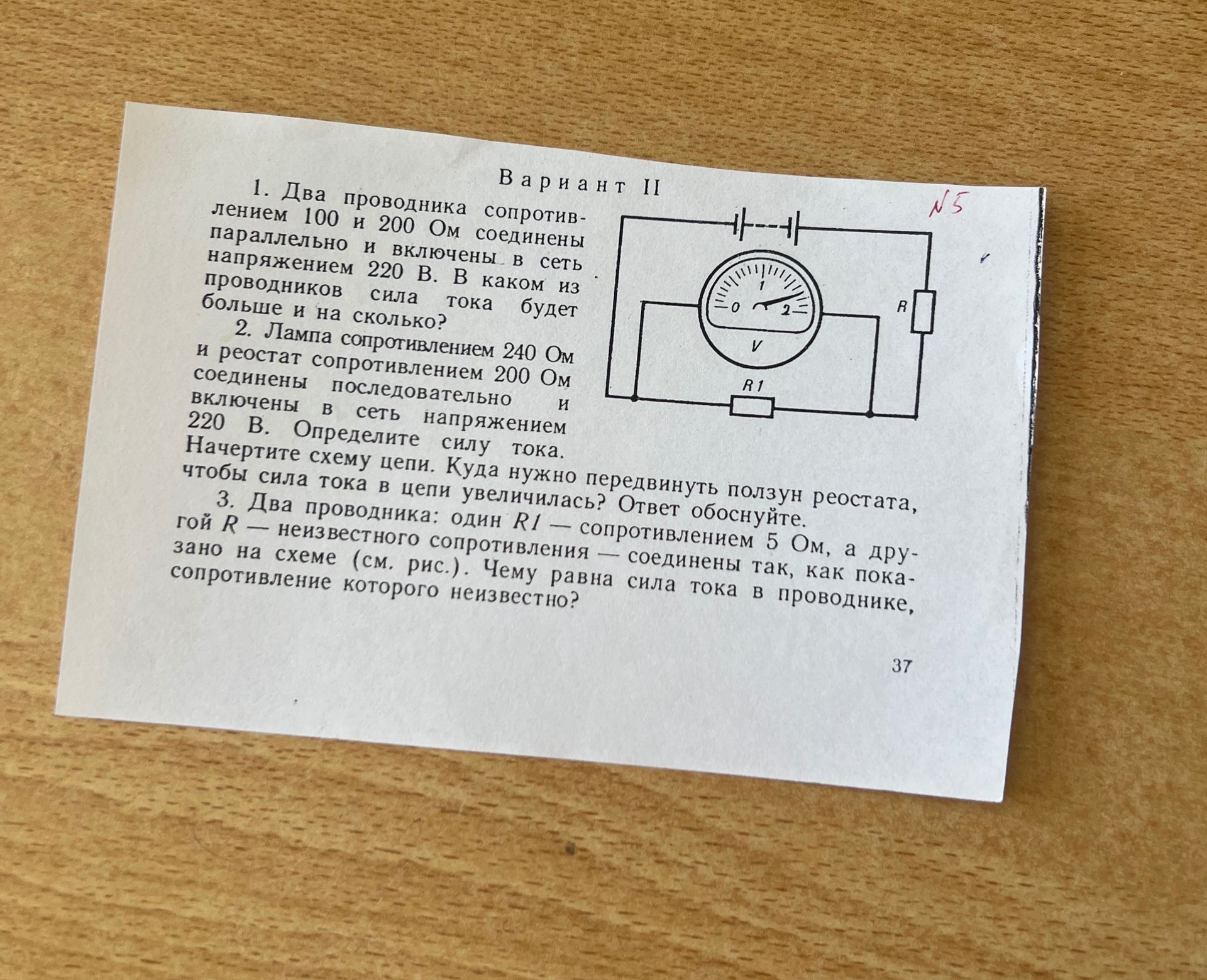

2. Лампа сопротивлением 240 Ом и реостат сопротивлением 200 Ом соединены последовательно и включены в сеть напряжением 220 В. Определите силу тока. Начертите схему цепи. Куда нужно передвинуть ползунок реостата, чтобы сила тока в цепи увеличилась? Ответ обоснуйте.

Решение:

1. Определение силы тока:

При последовательном соединении общее сопротивление цепи равно сумме сопротивлений лампы и реостата:

\( R_{\text{общ}} = R_{\text{лампа}} + R_{\text{реостат}} = 240 \text{ Ом} + 200 \text{ Ом} = 440 \text{ Ом} \)

Силу тока в цепи найдём по закону Ома:

\( I = \frac{U}{R_{\text{общ}}} = \frac{220 \text{ В}}{440 \text{ Ом}} = 0.5 \text{ А} \)

2. Схема цепи:

Примечание: Изображение схемы с ползунком реостата невозможно нарисовать в данном формате. На схеме реостат изображается как резистор с ползунком.

3. Перемещение ползунка реостата:

Чтобы сила тока в цепи увеличилась, необходимо уменьшить общее сопротивление цепи. Для этого нужно передвинуть ползунок реостата так, чтобы его сопротивление стало меньше. То есть, нужно уменьшить длину проводника реостата, включённую в цепь. Обычно ползунок передвигают к тому концу реостата, который подключён к остальной схеме, чтобы уменьшить сопротивление.

Обоснование:

Сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна общему сопротивлению цепи (закон Ома: \( I = \frac{U}{R_{\text{общ}}} \)). При уменьшении общего сопротивления \( R_{\text{общ}} \) (при условии, что \( U \) остаётся постоянным) сила тока \( I \) будет увеличиваться.

Ответ: Сила тока в цепи равна 0.5 А. Чтобы сила тока увеличилась, ползунок реостата нужно передвинуть в сторону уменьшения его сопротивления, тем самым уменьшив общее сопротивление цепи.
