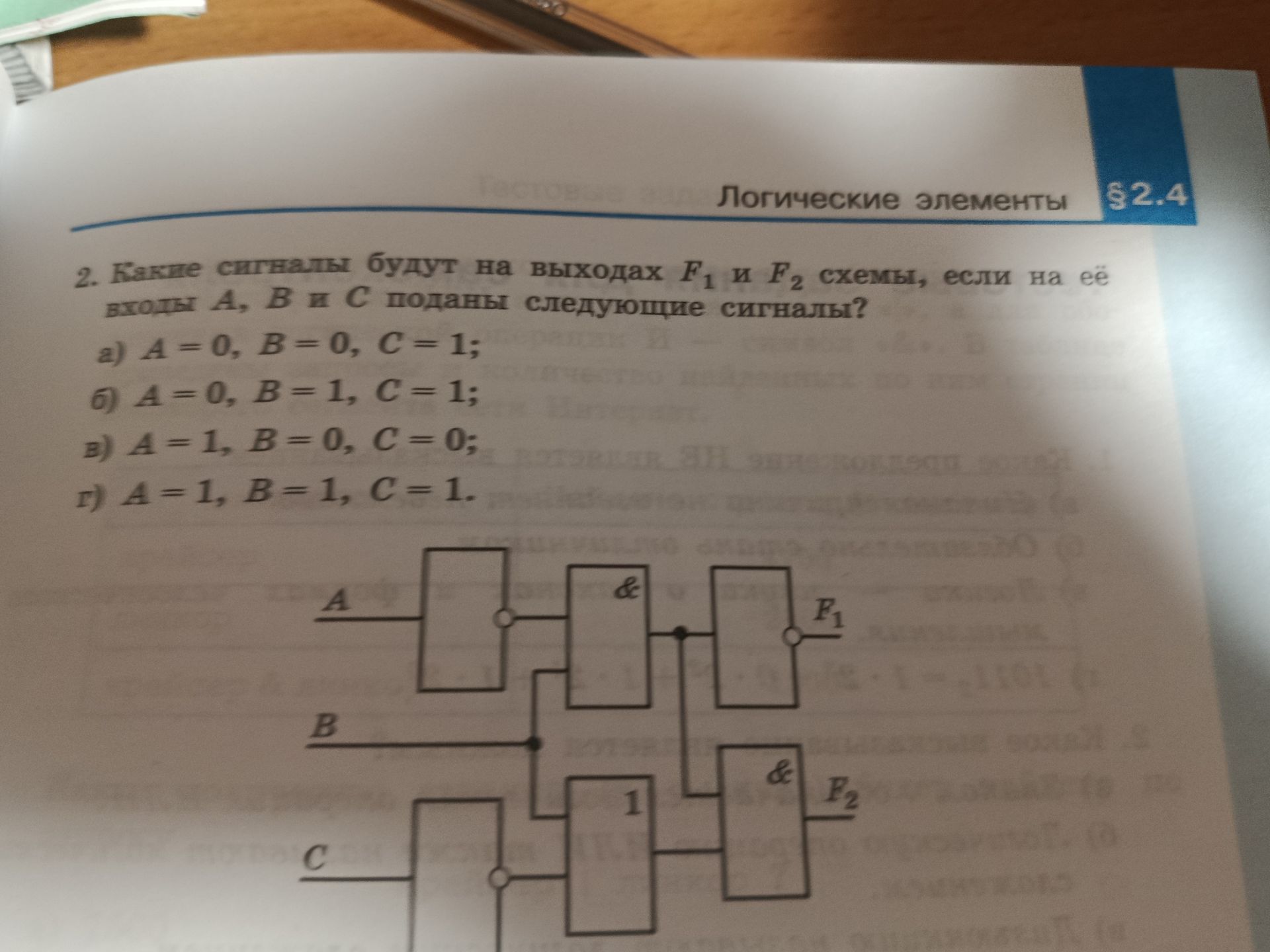

2. Какие сигналы будут на выходах F₁ и F₂ схемы, если на её входы A, B и C поданы следующие сигналы? а) A = 0, B = 0, C = 1; б) A = 0, B = 1, C = 1; в) A = 1, B = 0, C = 0; г) A = 1, B = 1, C = 1.

Обозначим выход верхнего элемента И через X. Инвертор на входе A даёт ¬A, поэтому X = ¬A ∧ B. Выход верхнего инвертора равен F₁ = ¬X. Нижний блок «1» — элемент ИЛИ: его выход равен B ∨ ¬C. Следовательно, F₂ = X ∧ (B ∨ ¬C).

а) A = 0, B = 0, C = 1: X = 1 ∧ 0 = 0; F₁ = 1; F₂ = 0 ∧ (0 ∨ 0) = 0.

б) A = 0, B = 1, C = 1: X = 1 ∧ 1 = 1; F₁ = 0; F₂ = 1 ∧ (1 ∨ 0) = 1.

в) A = 1, B = 0, C = 0: X = 0 ∧ 0 = 0; F₁ = 1; F₂ = 0 ∧ (0 ∨ 1) = 0.

г) A = 1, B = 1, C = 1: X = 0 ∧ 1 = 0; F₁ = 1; F₂ = 0 ∧ (1 ∨ 0) = 0.

Ответ: а) F₁ = 1, F₂ = 0; б) F₁ = 0, F₂ = 1; в) F₁ = 1, F₂ = 0; г) F₁ = 1, F₂ = 0.
