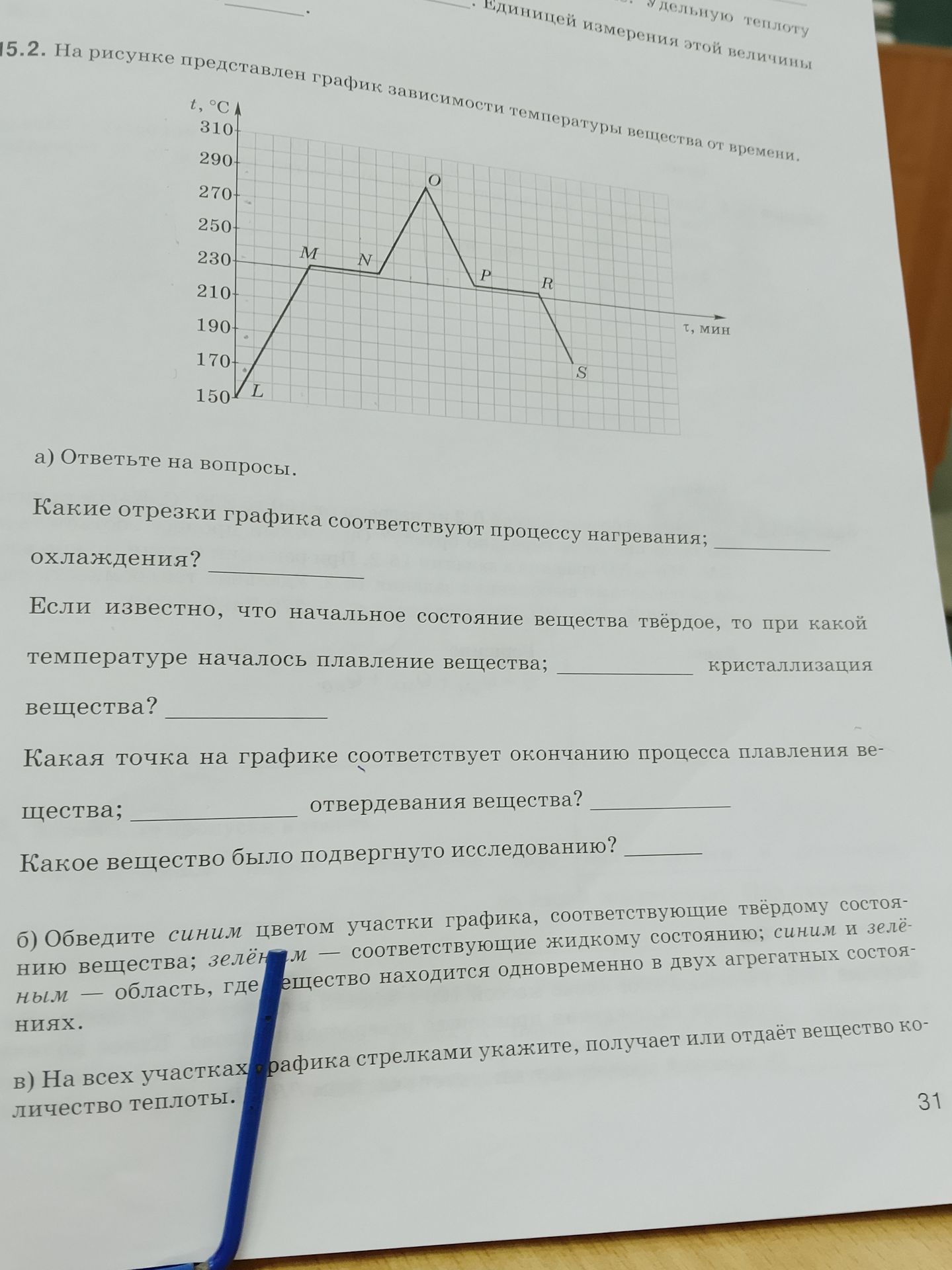

15.2. На рисунке представлен график зависимости температуры вещества от времени. а) Ответьте на вопросы. Какие отрезки графика соответствуют процессу нагревания; охлаждения? Если известно, что начальное состояние вещества твёрдое, то при какой температуре началось плавление вещества; кристаллизация вещества? Какая точка на графике соответствует окончанию процесса плавления вещества; отвердевания вещества? Какое вещество было подвергнуто исследованию? б) Обведите синим цветом участки графика, соответствующие твёрдому состоянию вещества; зелёным — соответствующие жидкому состоянию; синим и зелёным — область, где вещество находится одновременно в двух агрегатных состояниях. в) На всех участках графика стрелками укажите, получает или отдаёт вещество количество теплоты.

а) Нагревание происходит на участках LM и NO: температура возрастает. Охлаждение происходит на участках OP и RS: температура понижается.

На горизонтальном участке MN начинается плавление, а на участке PR происходит кристаллизация. Температура обоих фазовых переходов по графику — около 230 °C. Плавление заканчивается в точке N, отвердевание — в точке P. Температура плавления около 230 °C соответствует олову (его табличная температура плавления — около 232 °C).

б) Твёрдое состояние: LM и RS. Жидкое состояние: NO и OP. Одновременно твёрдое и жидкое состояния: MN и PR.

в) На участках LM, MN и NO вещество получает теплоту. На участках OP, PR и RS вещество отдаёт теплоту.

Стрелки на участках LM, MN и NO направлены по ходу графика: там вещество получает теплоту. На OP, PR и RS стрелки направлены обратно: вещество отдаёт теплоту.
