1. Заполнить таблицу «Конструктивные особенности КШМ различных двигателей». Марки двигателей: КамАЗ-740, ЯМЗ-236, Д-108, ЗИЛ-130, И-23, ПД-10У, «Дружба-4». Показатели: 1) форма двигателя и число цилиндров; 2) число шатунных шеек; 3) число коренных шеек; 4) форма камеры сгорания; 5) тип гильзы цилиндра (сухая или мокрая); 6) количество компрессионных колец на поршне; 7) количество маслосъёмных колец на поршне; 8) количество головок цилиндров.

Question

Вопрос:

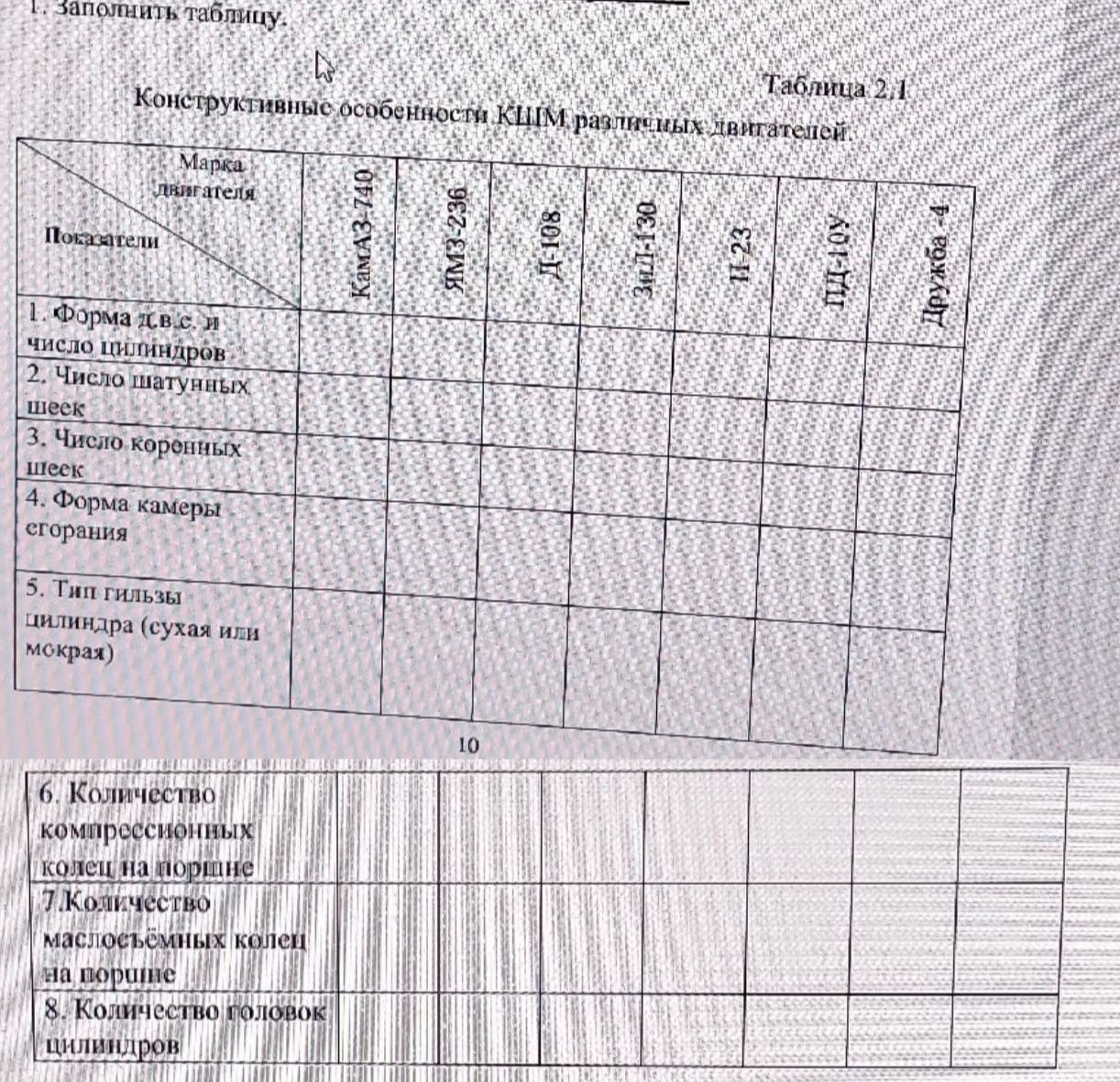

Фото задания: 1. Заполнить таблицу «Конструктивные особенности КШМ различных двигателей». Марки двигателей: КамАЗ-740, ЯМЗ-236, Д-108,…

1. Заполнить таблицу «Конструктивные особенности КШМ различных двигателей». Марки двигателей: КамАЗ-740, ЯМЗ-236, Д-108, ЗИЛ-130, И-23, ПД-10У, «Дружба-4». Показатели: 1) форма двигателя и число цилиндров; 2) число шатунных шеек; 3) число коренных шеек; 4) форма камеры сгорания; 5) тип гильзы цилиндра (сухая или мокрая); 6) количество компрессионных колец на поршне; 7) количество маслосъёмных колец на поршне; 8) количество головок цилиндров.

Accepted Answer

Для распространённых исполнений двигателей таблицу можно заполнить так. У отдельных моделей и модификаций конструкция может отличаться. Обозначение «И-23» на снимке читается неуверенно; без точной марки достоверно заполнить эту колонку нельзя. Для Д-108 также стоит сверить данные с описанием конкретной модификации.

Показатель	КамАЗ-740	ЯМЗ-236	Д-108	ЗИЛ-130	И-23	ПД-10У	«Дружба-4»
1. Форма двигателя и число цилиндров	V-образный, 8	V-образный, 6	рядный, 4	V-образный, 8	Нужна точная марка	одноцилиндровый	одноцилиндровый
2. Шатунные шейки	4	3	4	4	Нужна точная марка	1	1
3. Коренные шейки	5	4	5	5	Нужна точная марка	2	2
4. Форма камеры сгорания	тороидальная, в поршне	тороидальная, в поршне	предкамера (вихревая камера)	клиновидная	Нужна точная марка	полусферическая	в головке цилиндра
5. Тип гильзы	мокрая	мокрая	мокрая	мокрая	Нужна точная марка	сухая	сухая
6. Компрессионные кольца на поршне	2	2	3	2	Нужна точная марка	2	2
7. Маслосъёмные кольца на поршне	1	1	1	1	Нужна точная марка	0	0
8. Головки цилиндров	2	2	1	2	Нужна точная марка	1	1

У двухтактных двигателей ПД-10У и «Дружба-4» маслосъёмных колец нет: смазка поступает вместе с топливной смесью. Для уточнения столбца «И-23» пришлите, пожалуйста, более чёткий снимок названия или укажите полную марку двигателя.
