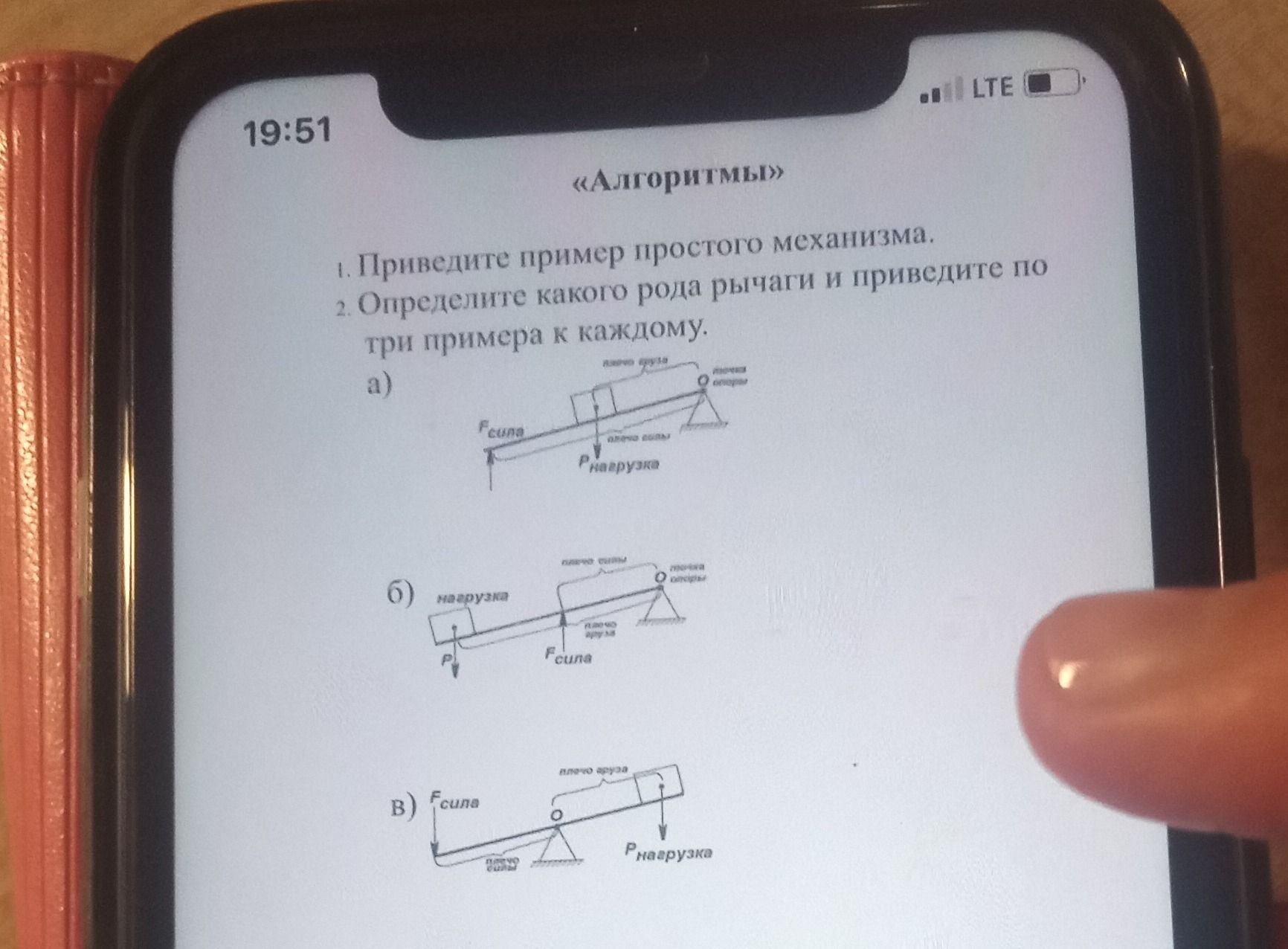

1. Приведите пример простого механизма. 2. Определите какого рода рычаги и приведите по три примера к каждому.

Простые механизмы

Простые механизмы — это устройства, которые преобразуют силу и движение, позволяя уменьшить прилагаемую силу или изменить направление ее действия. К простым механизмам относятся рычаг, наклонная плоскость, клин, винт, блок и ворот.

Рычаги

Рычаг — это твердое тело, которое может вращаться вокруг неподвижной точки — оси вращения (или опоры).

Рычаг первого рода

Признак: Точки приложения силы и нагрузки находятся по разные стороны от оси вращения.

Примеры:

• а) Как показано на рисунке. Здесь ось вращения (опора) находится между силой (F_сила) и нагрузкой (P_{нагрузка}).


• Весы с гирей.


• Ножницы.


• Плоскогубцы.

Рычаг второго рода

Признак: Точка приложения нагрузки находится между осью вращения и точкой приложения силы.

Примеры:

• б) Как показано на рисунке. Здесь нагрузка (P) находится между опорой (O) и силой (F_сила).


• Колесо тачки.


• Дверная ручка.


• Отвертка (при ввинчивании шурупа).

Рычаг третьего рода

Признак: Точка приложения силы находится между осью вращения и точкой приложения нагрузки.

Примеры:

• В) Как показано на рисунке. Здесь сила (F_сила) приложена между опорой (O) и нагрузкой (P_{нагрузка}).


• Удочка (при забрасывании наживки).


• Щипцы для сахара.


• Человеческая рука (при сгибании предплечья).

Ответ: Примеры рычагов приведены выше.
