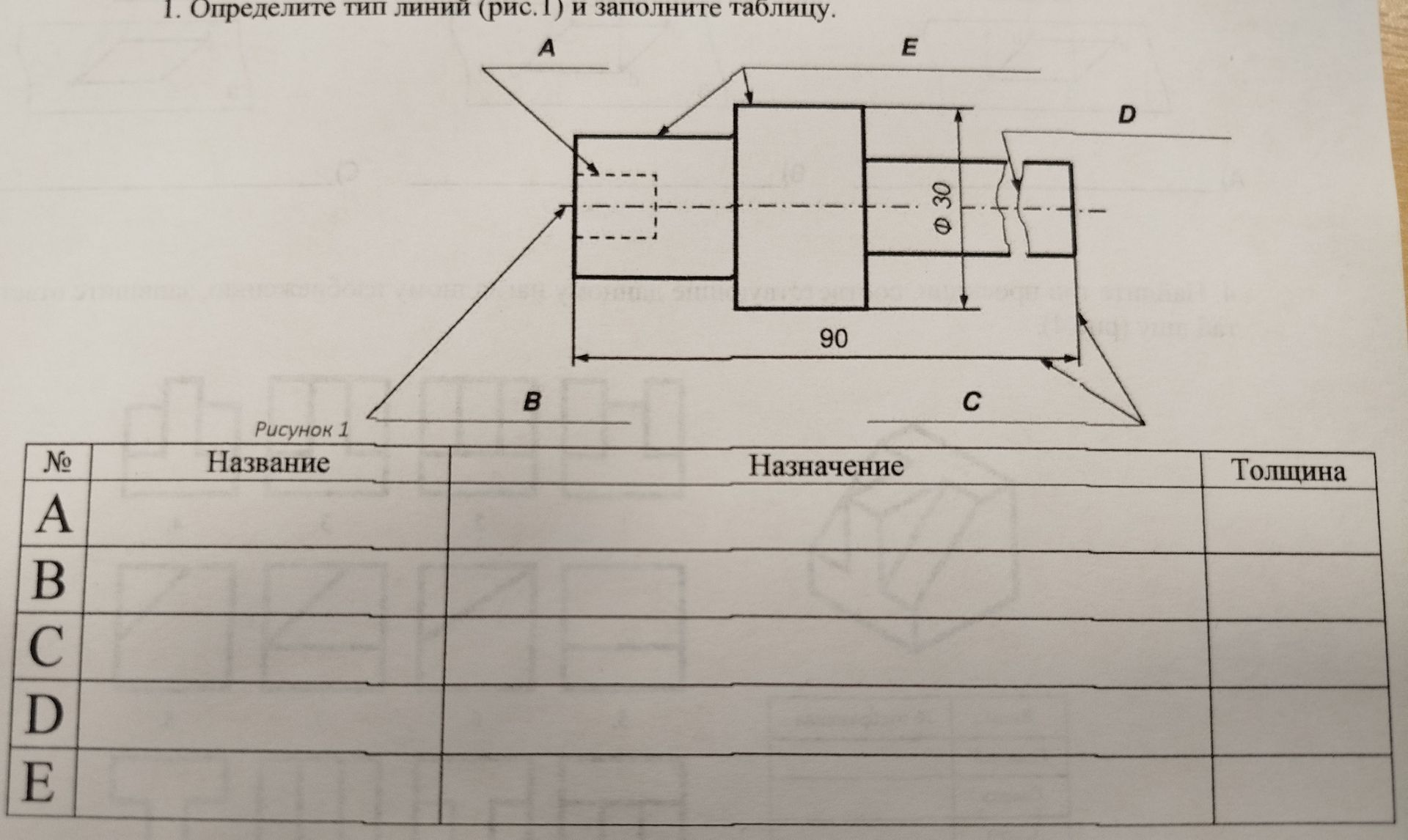

1. Определите тип линий (рис. 1) и заполните таблицу.

Question

Вопрос:

Ответ:

Accepted Answer

На рисунке 1 представлены различные типы линий, используемые в чертежах:

Линия A — это сплошная тонкая, используемая для размерных линий, выносных линий, линий-стрелок, а также для линий штриховки.
Линия B — это сплошная толстая основная, используемая для изображения видимых контуров предметов.
Линия C — это штриховая, используемая для изображения невидимых контуров предметов.
Линия D — это штрихпунктирная тонкая, используемая для осевых линий, линий центров окружностей и симметрии.
Линия E — это сплошная тонкая, используемая для размерных линий, выносных линий, линий-стрелок, а также для линий штриховки.

Теперь заполним таблицу:

№	Название	Назначение	Толщина
A	Сплошная тонкая	Размерная линия, выносная линия, линия-стрелка, линия штриховки	Тонкая
B	Сплошная толстая основная	Видимый контур	Толстая
C	Штриховая	Невидимый контур	Тонкая
D	Штрихпунктирная тонкая	Осевая линия, линия центра	Тонкая
E	Сплошная тонкая	Размерная линия, выносная линия, линия-стрелка, линия штриховки	Тонкая

Ответ: Типы линий и заполненная таблица представлены выше.
