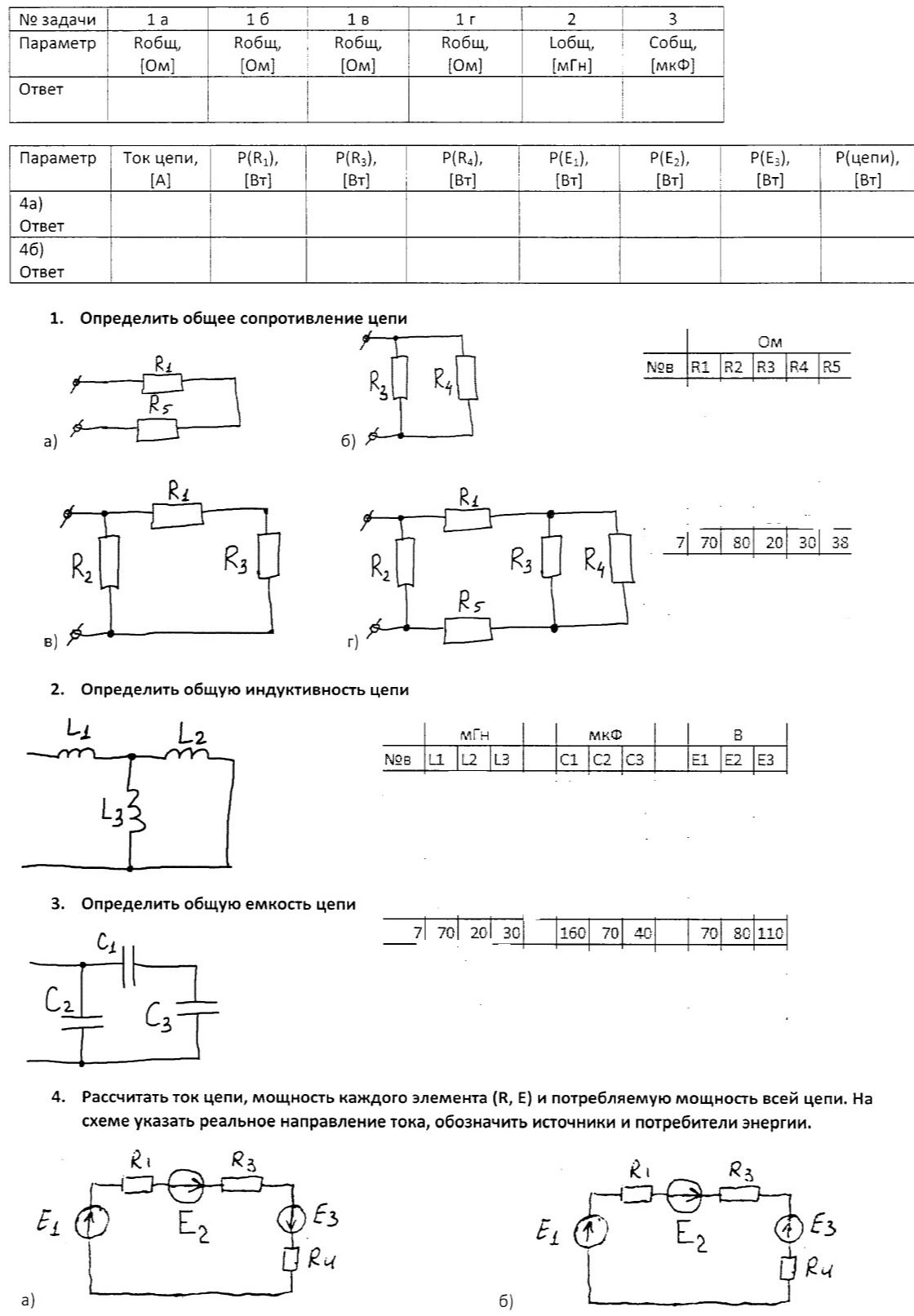

1. Определить общее сопротивление цепи a) R1 || R5 б) R3 || R4 в) R1 + (R2 || R3) г) R1 + (R2 || (R3 + R5)) 2. Определить общую индуктивность цепи L1, L2, L3 3. Определить общую емкость цепи C1 || C2 || C3 4. Рассчитать ток цепи, мощность каждого элемента (R, E) и потребляемую мощность всей цепи. На схеме указать реальное направление тока, обозначить источники и потребители энергии. a) б)

1. Определение общего сопротивления цепи

а) Сопротивления R1 и R5 соединены параллельно.

б) Сопротивления R3 и R4 соединены параллельно.

в) Сопротивление R1 последовательно с параллельным соединением R2 и R3.

г) Сопротивление R1 последовательно с параллельным соединением R2 и (R3 параллельно R5).

2. Определение общей индуктивности цепи

Индуктивности L1, L2 и L3 соединены последовательно.

3. Определение общей емкости цепи

Емкости C1, C2 и C3 соединены параллельно.

4. Расчет тока и мощности

Для полного расчета тока и мощности необходимо знать значения всех сопротивлений (R1-R4), ЭДС (E1-E3) и начальные условия, а также точное расположение источников и потребителей энергии на схемах а) и б).

Схема а):

• Источник E1, потребитель R1, источник E2, потребитель R3, потребитель R4.
• Направление тока от E1 - по часовой стрелке.
• Направление тока от E3 - по часовой стрелке.
• Источник E2 может быть как источником, так и потребителем в зависимости от направлений токов.

Схема б):

• Источник E1, потребитель R1, источник E3, потребитель R3, потребитель R4.
• Источник E2.
• Направление тока от E1 - по часовой стрелке.
• Направление тока от E3 - против часовой стрелки.
• Направление тока от E2 - против часовой стрелки.

Ответ: Расчет токов и мощностей требует дополнительных данных о значениях элементов схем.
