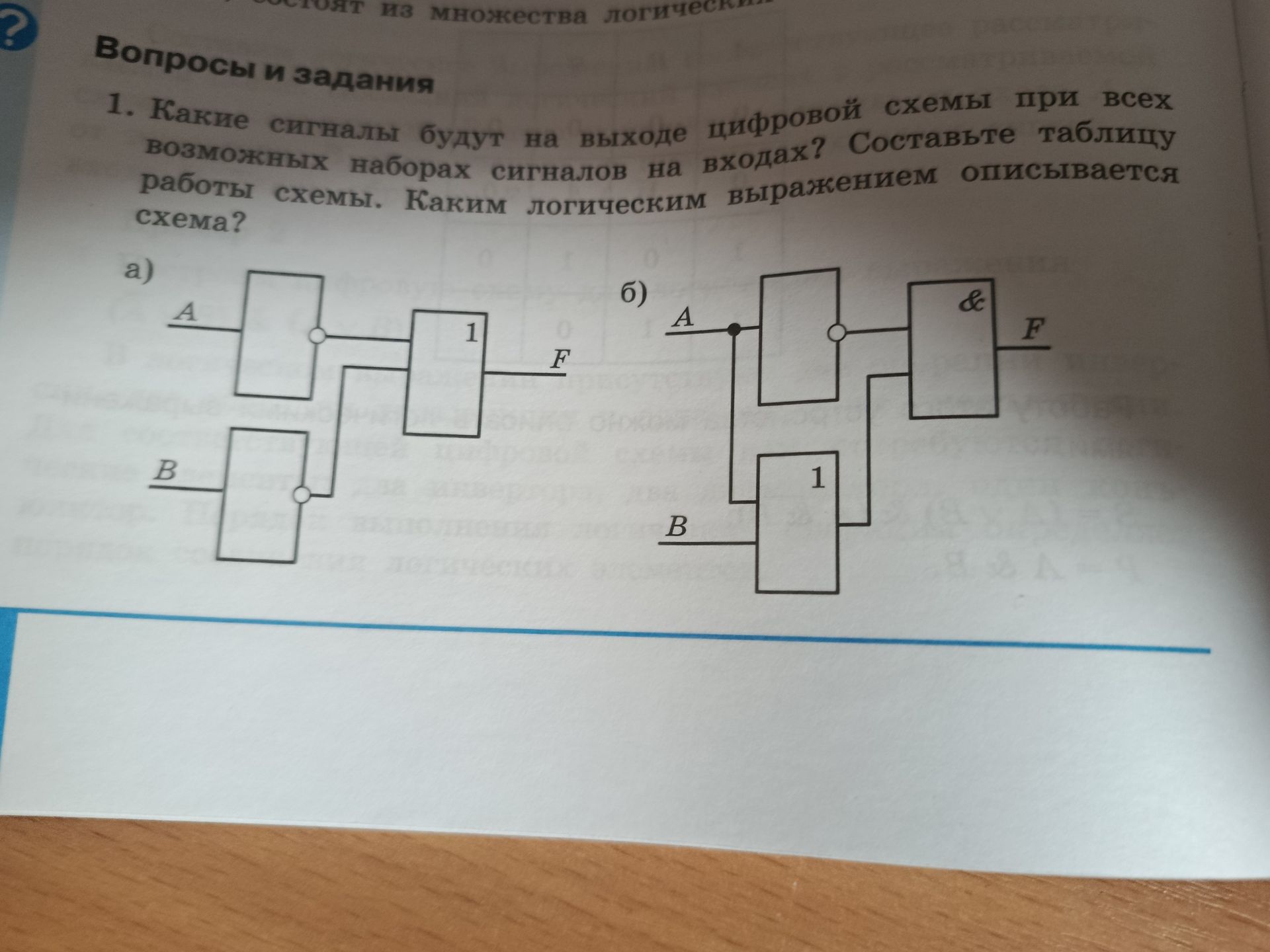

1. Какие сигналы будут на выходе цифровой схемы при всех возможных наборах сигналов на входах? Составьте таблицу работы схемы. Каким логическим выражением описывается схема? а) … б) …

Обозначения на схемах: прямоугольник с «1» выполняет операцию ИЛИ, прямоугольник с «&» — И, кружок на выходе означает НЕ.

а) Сначала инвертируются сигналы A и B, затем результаты поступают на элемент ИЛИ. Поэтому F = ¬A ∨ ¬B = ¬(A ∧ B).

б) Сигнал A разветвляется: одна ветвь инвертируется и поступает на элемент И, другая вместе с B поступает на элемент ИЛИ. Следовательно, F = ¬A ∧ (A ∨ B) = ¬A ∧ B.

Таблица работы обеих схем:
