1. Используя программу КОМПАС-3D, спроектировать крепление драйвера согласно эскизу (Рисунок 1.1). Внешний вид показан на Рисунке 1.2.

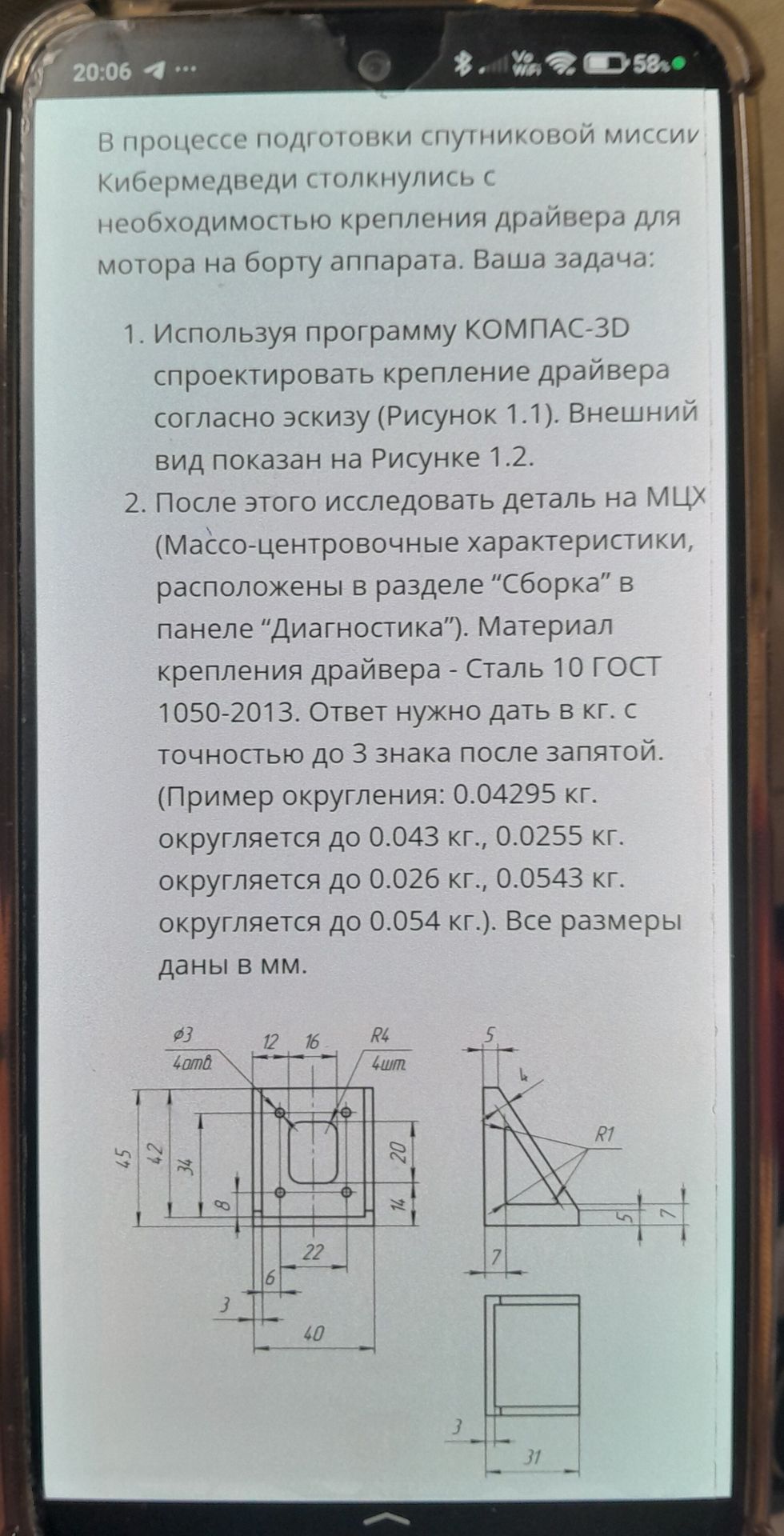

На фотографии виден размерный эскиз с несколькими проекциями крепления. По нему читаются, в частности, габариты 40 × 45 мм, глубина 31 мм, четыре отверстия диаметром 3 мм и радиусы R4 и R1. Однако для однозначного построения модели не хватает размеров некоторых контуров и элементов; также не показан упомянутый Рисунок 1.2.

Чтобы подготовить точную модель в КОМПАС-3D, нужны исходные рисунки 1.1 и 1.2 целиком и в достаточном разрешении. По одной фотографии нельзя достоверно восстановить все размеры и форму детали.
